G型衛生級螺杆泵

衛生級螺杆泵是按迥轉齧合容積式原理工作的新型泵種，主要工作部件是偏心螺杆(轉子)和固定的襯套(定子)。由於該二部件的特殊幾何形狀，分別形成單獨的密封容腔，介質由軸向均勻推行流動，內部流速低，容積保持不變，壓力穩定，因而不會產生渦流和攪動。每級泵的輸出壓力為0.6MPa，揚程60m(清水)，自吸高度一般在6m，適用於輸...

銷售熱線：136-1518-8041

產品詳情
性能參數

衛生級螺杆泵是按迥轉齧合容積式原理工作的新型泵種，主要工作部件是偏心螺杆(轉子)和固定的襯套(定子)。

由於該二部件的特殊幾何形狀，分別形成單獨的密封容腔，介質由軸向均（jun1）勻推行流動，內部流速低，容積保持不變，壓力穩定，因而不會產生渦流和攪動。每級泵的輸出壓力為0.6MPa，揚程60m(清水)，自吸高度一般在6m，適用於輸送介質溫度80℃以下(特殊要求可達150℃)。因定子選用多種彈性材料製成，所以這種泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵種所不能勝任的特點。其流量與轉速成正比。 傳動可采用聯軸器直接傳動，或采用調速電機，三角帶，變速箱等裝置變速。這種螺杆泵零件少，結構緊湊，體積小，維修簡便，轉子和定子是本泵的易損件，結構簡單，便於裝拆。單螺杆泵的工作原理是：螺杆泵工作時，液體被吸入後就進入螺紋與泵殼所圍的密封空間，當主動螺杆旋轉時，螺杆泵密封容積在螺牙的擠壓下提高螺杆泵壓力，並沿軸向移動。由於螺杆是等速旋轉，所以液體出流流量也是均勻的。單螺杆泵特點為：螺杆泵損失小，經濟性能好。壓力高而均勻，流量均勻，轉速高，能與原動機直聯。


石油工業
化工及製藥
環境工程
礦產工程
食品工業
造紙行業
稠油輸送
油氣混輸
油水分離和廢油回收係統
汙水處理
聚合物輸送

各類膏狀物
各類乳狀液
各類懸浮液
各類含氣、含固液體
各類不能受攪動和剪切的介質

各種汙水輸送
脫水汙泥輸送
絮凝劑及其化學製劑的計量投加
油水分離及廢氣脫質		水煤漿設備與輸送
鈦白粉、高嶺土、碳酸鈣等的生產設備
給旋流體、過濾體喂料
化學投加
裝料及灌漿
電解液處理		乳製品
果汁、果泥、菜醬
肉糜和調味品
啤酒和釀造		原料設備
塗布和著色過程
化學計量
造漿及廢水處

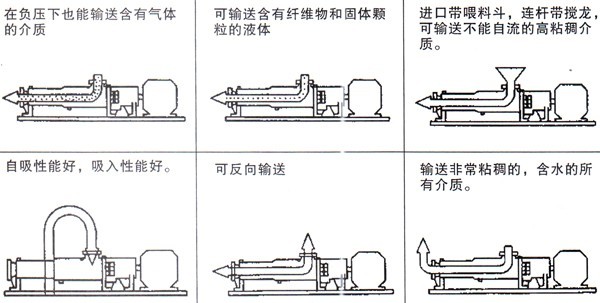

G型單螺杆泵輸送方式：






G型單螺杆泵橡膠套的選擇：

G型螺杆泵橡膠套的選擇  螺杆泵襯套為橡膠製品，也是單螺杆泵的一個易損件，它的選擇好壞，直接影響襯套的壽命，一般正常情況下襯套的壽命為6-12個月，如果選用不當，襯套可能從鋼管中脫落或橡膠掉塊。所以要求我們對橡膠的基本特性及橡膠對各種不同介質的適應性有所了解，根據我們的經驗列出以上特性表。


橡膠基本特性


橡膠特性丁晴橡膠NBR氯丁橡膠CR氟橡膠PPM乙丙橡膠EPDM
耐最高溫度+120°C+110°C+200°C+150°C
耐磨性優很好優很好
耐老化性很好很好優優
耐臭氧不行優優優
耐蒸汽很好不行優優
耐燃性很好優優優


單螺杆泵的襯套常用橡膠

橡膠的適應性乙丙橡膠EPDM氟橡膠PPM氯丁橡膠CR丁晴橡膠NBR
水（汙水）很好很好很好很好
植物油一般很好一般很好
礦物油不行很好一般很好
氨水一般不行不行很好
芳香族溶劑不行很好不行不行
濃堿很好不行很好很好
濃硝酸不行一般不行不行
冰醋酸不行很好不行很好
稀硫酸很好很好不行很好
濃硫酸一般很好不行不行
稀鹽酸很好很好很好很好
濃鹽酸很好很好不行很好
熱水很好不行不行一般
汽油不行很好一般很好
甲苯不行很好不行不行
二甲苯不行很好不行不行
乙醇很好很好很好一般
煤油不行很好很好很好
柴油不行很好不行很好
氯化烴不行一般不行不行
含酮類物料很好不行不行不行
含醇類物料很好很好很好很好
含脂類物料很好不行不行不行
含醚類物料很好不行不行不行
泥漿很好一般一般很好
磷酸很好一般很好一般
碳酸鈉很好不行很好很好
糖醛很好一般一般一般
苯100不行很好不行不行
丙酮很好不行不行不行
亞麻子油很好很好很好很好
二硫化碳不行很好不行不行



型號


流量
(m3/h)


壓力
(Mpa)


允許最
高轉數
(r/min)


電機
功率
(kw)


必需汽
蝕餘量
(m)


進口法
蘭通徑
(mm)


出口法
蘭通徑
(mm)


允許顆
粒直徑
(mm)


允許纖
維長度
(mm)


G10-1


0.1


0.6


960


0.55


3.6


25


25


0.8


15


G10-2


1.2


0.55


G13-1


0.4


0.6


960


0.55


0.8


15


G13-2


1.2


0.55


G15-1


0.6


0.6


960


0.75


1


20


G15-2


1.2


1.1


G20-1


0.8


0.6


960


0.75


4


25


25


1.5


25


G20-2


1.2


1.5


G25-1


2


0.6


960


1.5


32


25


2


30


G25-2


1.2


2.2


G30-1


5


0.6


960


2.2


50


40


2.5


35


G30-2


1.2


3


G35-1


8


0.6


960


3


65


50


3


40


G35-2


1.2


4


G40-1


12


0.6


960


4


80


65


3.8


45


G40-2


1.2


5.5


G50-1


20


0.6


960


5.5


4.5


100


80


5


50


G50-2


1.2


7.5


G60-1


30


0.6


960


11


5


125


100


6


60


G60-2


1.2


15


G70-1


45


0.6


720


11


150


125


8


70


G70-2


1.2


15


G85-1


55


0.6


720


15


150


150


10


80


G85-2


1.2


18.5


G105-1


80


0.6


400


22


200


150


15


110


G105-2


1.2


30


G135-1


150


0.6


380


37


250


200


20


150


G135-2


1.2


45


注意：1、性能表的試驗數據以20℃的清水為介質，粘度是1mm2/s。

       2、當泵輸送高粘度式有顆粒的介質時，根據介質的性質。泵的轉速必須不同。
       3、當泵輸送不同的磨損性介質時，泵的轉速也必須不同。
單級，由齒輪變速、電磁調速電機加齒輪變速或無級變速電機加齒輪變速時的性能參數


型號
壓力0.3Mpa
壓力0.6Mpa
可調轉數

轉數
(r/min)
流量
(m3/h)
電動機
功率
(kw)
轉數
(r/min)
流量
(m3/h)
電動機
功率
(kw)
轉數
(r/min)
流量
(m3/h)
電動機
功率
(kw)

G20-1
960
0.96
0.75-6級
960
0.8
0.75-6級
125～1250
0.1～1.5
1.1

720
0.8
0.55-8級
720
0.5
0.75-8級

510
0.4
0.55-4級/齒輪箱
510
0.3
0.75-4級/齒輪箱

G25-1
960
2.4
0.75-6級
960
2
1.5-6級
125～1250
0.1～3
1.5

720
1.5
0.55-8級
720
1.27
1.1-8級

510
1.08
0.55-4級/齒輪箱
510
0.9
1.1-4級/齒輪箱

G30-1
960
3.6
1.5-6級
960
3
2.2-6級
125～1250
0.2～4
2.2

720
2.28
1.1-8級
720
1.9
1.5-8級

510
1.63
1.1-4級/齒輪箱
510
1.35
1.5-4級/齒輪箱

G35-1
720
4.8
2.2-8級
720
4.04
3-8級
125～890
0.3～5
3

510
3.36
1.5-4級/齒輪箱
510
2.8
2.2-4級/齒輪箱

380
1.92
1.1-4級/齒輪箱
380
1.60
1.5-4級/齒輪箱

G40-1
510
6.8
2.2-4級/齒輪箱
510
5.6
3-4級/齒輪箱
125～890
0.3～10
4

380
5.1
1.5-4級/齒輪箱
380
4
2.2-4級/齒輪箱

252
2.65
1.1-6級/齒輪箱
252
2.2
1.5-6級/齒輪箱

G50-1
510
13.8
4-4級/齒輪箱
510
11.5
5.5-4級/齒輪箱
80～750
1～18
5.5

380
10.2
4-4級/齒輪箱
380
7.5
5.5-4級/齒輪箱

252
5.6
3-6級/齒輪箱
252
4.4
5.5-6級/齒輪箱

G60-1
510
20.8
7.5-4級/齒輪箱
510
16
11-4級/齒輪箱
63～630
1～20
11

380
15.6
7.5-4級/齒輪箱
380
12
11-4級/齒輪箱

252
7.8
5.5-6級/齒輪箱
252
6
7.5-6級/齒輪箱

G70-1
510
26
11-4級/齒輪箱
510
20
11-4級/齒輪箱
56～560
1～22
11

380
17
7.5-4級/齒輪箱
380
13
11-4級/齒輪箱

252
9.1
7.5-6級/齒輪箱
252
7
7.5-6級/齒輪箱

G85-1
380
32
11-4級/齒輪箱
380
25
15-4級/齒輪箱
37～370
2～24
15

252
21
7.5-6級/齒輪箱
252
16
11-6級/齒輪箱

189
11
5.5-8級/齒輪箱
189
8
11-8級/齒輪箱

G105-1
380
80
15-4級/齒輪箱
380
65
22-4級/齒輪箱
29～290
3～50
22

252
44
15-6級/齒輪箱
252
34
22-6級/齒輪箱

189
29
11-8級/齒輪箱
189
22
15-8級/齒輪箱

G135-1
380
132
37-4級/齒輪箱
380
120
45-4級/齒輪箱
18～180
3～56
45

252
95
30-6級/齒輪箱
252
80
37-6級/齒輪箱

189
65
18.5-6級/齒輪箱
189
53
30-8級/齒輪箱

雙級，由齒輪變速、電磁調速電機加齒輪變速或無級變速電機加齒輪變速時的性能參數


型號
壓力0.8Mpa
壓力1.2Mpa
可調轉數

轉數
(r/min)
流量
(m3/h)
電動機
功率
(kw)
轉數
(r/min)
流量
(m3/h)
電動機
功率
(kw)
轉數
(r/min)
流量
(m3/h)
電動機
功率
(kw)

G20-2
960
0.96
1.5-6級
960
0.8
1.5-6級
125～1250
0.1～1.5
1.5

720
0.8
1.1-8級
720
0.5
1.5-8級

510
0.4
1.1-4級/齒輪箱
510
0.3
1.1-4級/齒輪箱

G25-2
960
2.4
1.5-6級
960
2
2.2-6級
125～1250
0.1～3
2.2

720
1.5
1.1-8級
720
1.27
1.5-8級

510
1.08
1.1-4級/齒輪箱
510
0.9
1.5-4級/齒輪箱

G30-2
960
3.6
3-6級
960
3
3-6級
125～1250
0.2～4
3

720
2.28
1.5-8級
720
1.9
2.2-8級

510
1.63
1.5-4級/齒輪箱
510
1.35
2.2-4級/齒輪箱

G35-2
720
4.8
3-8級
720
4.04
4-8級
125～890
0.3～5
4

510
3.36
2.2-4級/齒輪箱
510
2.8
3-4級/齒輪箱

380
1.92
1.5-4級/齒輪箱
380
1.60
2.2-4級/齒輪箱

G40-2
510
6.8
4-4級/齒輪箱
510
5.6
5.5-4級/齒輪箱
125～890
0.3～10
5.5

380
5.1
3-4級/齒輪箱
380
4
4-4級/齒輪箱

252
2.65
2.2-6級/齒輪箱
252
2.2
3-6級/齒輪箱

G50-2
510
13.8
5.5-4級/齒輪箱
510
11.5
7.5-4級/齒輪箱
80～750
1～18
7.5

380
10.2
4-4級/齒輪箱
380
7.5
5.5-4級/齒輪箱

252
5.6
3-6級/齒輪箱
252
4.4
5.5-6級/齒輪箱

G60-2
510
20.8
15-4級/齒輪箱
510
16
15-4級/齒輪箱
63～630
1～20
15

380
15.6
11-4級/齒輪箱
380
12
15-4級/齒輪箱

252
7.8
7.5-6級/齒輪箱
252
6
11-6級/齒輪箱

G70-2
510
26
15-4級/齒輪箱
510
20
18.5-4級/齒輪箱
56～560
1～22
18.5

380
17
11-4級/齒輪箱
380
13
15-4級/齒輪箱

252
9.1
11-6級/齒輪箱
252
7
11-6級/齒輪箱

G85-2
380
32
18.5-4級/齒輪箱
380
25
22-4級/齒輪箱
37～370
2～24
22

252
21
15-6級/齒輪箱
252
16
18.5-6級/齒輪箱

189
11
15-8級/齒輪箱
189
8
15-8級/齒輪箱

G105-2
380
80
30-4級/齒輪箱
380
65
37-4級/齒輪箱
29～290
3～50
37

252
44
30-6級/齒輪箱
252
34
30-6級/齒輪箱

189
29
22-8級/齒輪箱
189
22
22-8級/齒輪箱

G135-2
380
132
55-4級/齒輪箱
380
120
75-4級/齒輪箱
18～180
3～56
75

252
95
55-6級/齒輪箱
252
80
75-6級/齒輪箱

189
65
37-8級/齒輪箱
189
53
45-8級/齒輪箱
